Messungen an Regelventilen nach IEC 60534

Das Institut für Hydraulische Strömungsmaschinen wird laufend von der Industrie kontaktiert, um normierte Messungen entsprechend IEC-Standards an Regelventilen, teilweise mit Prototyen für die Produktentwicklung, als auch im Zuge eines Abnahmeverfahrens, vorzunehmen.



Strömungswiderstand & Kavitation

Es werden Messungen an Ventilen bis Rohrdurchmesser DN 500 und maximalen Durchfluss von bis zu
750 l/s durchgeführt. Meist wird das Strömungsverhalten ebenso wie  auch die akustischen Auswirkungen der auftretenden Kavitation von Regelventilen gemessen. So erfolgt neben der Bestimmung der Kv-Werte (Kvs / cvs, ventilöffnungsabhängige Kv / cv-Charakteristik)n auch die feststellung der Werte FL und xFZ.

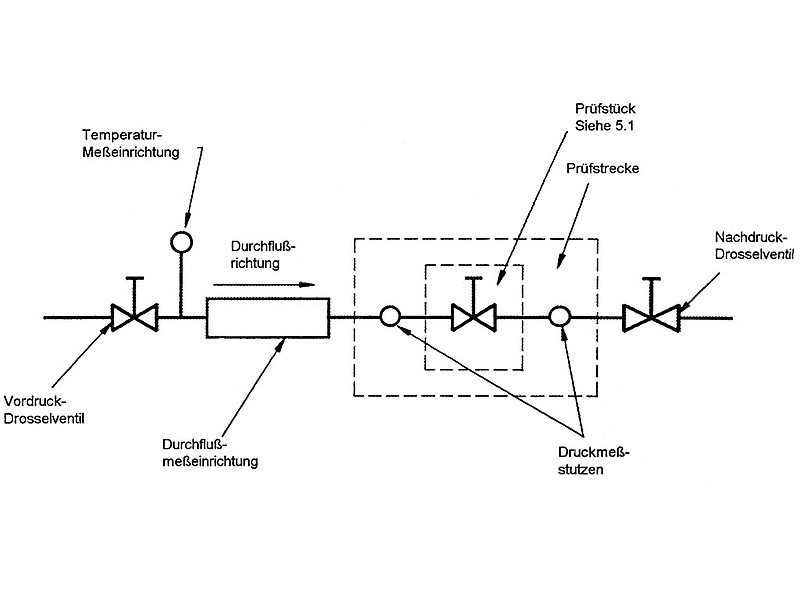

Messung an Regelventilen nach IEC 60534: Aufbau des normgerechten IEC-Prüfstands

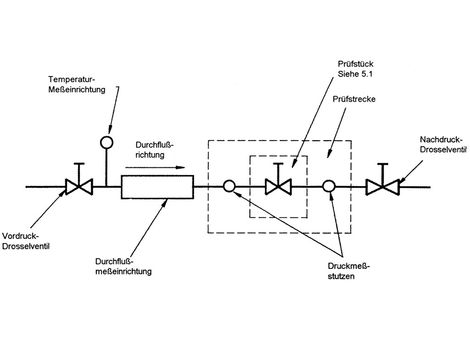

Messung an Regelventilen nach IEC 60534: Aufbau des normgerechten IEC-Prüfstands



Messung nach IEC 60534

Ziel der Messungen ist die Beurteilung des Strömungswiderstandes in Abhängigkeit von der eingestellten Position des jeweiligen Regelventiles. Dieser sogenannte Kv-Wert wird unter stationären Bedingungen mit Wasser als Prüfmedium nach IEC 60534-2-3 gemessen und über den sich einstellenden Durchfluss bzw. Differenzdruck berechnet. Sämtliche Arbeiten werden am institutseigenen Prüfstand durchgeführt, wobei für die Akustikmessungen nach IEC 60534-8-2 eine zusätzliche schallgedämmte Einhausung aufgebaut wird.

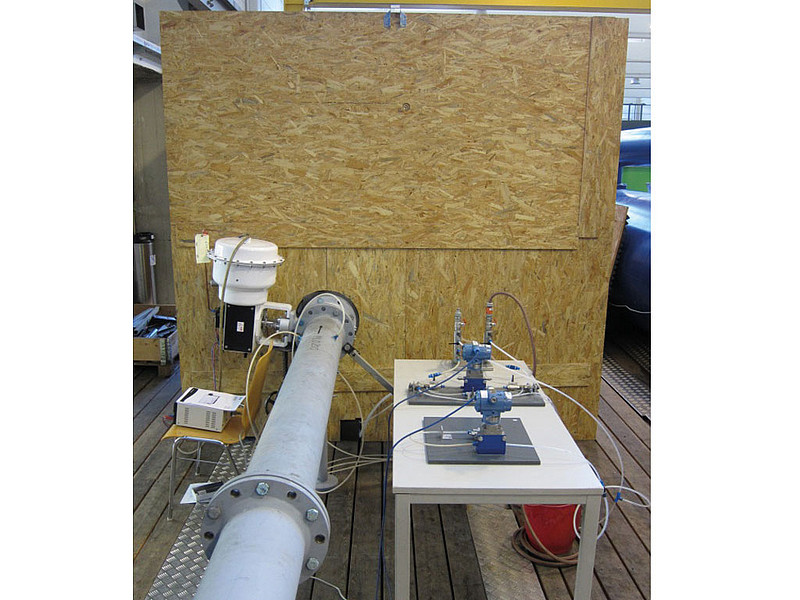

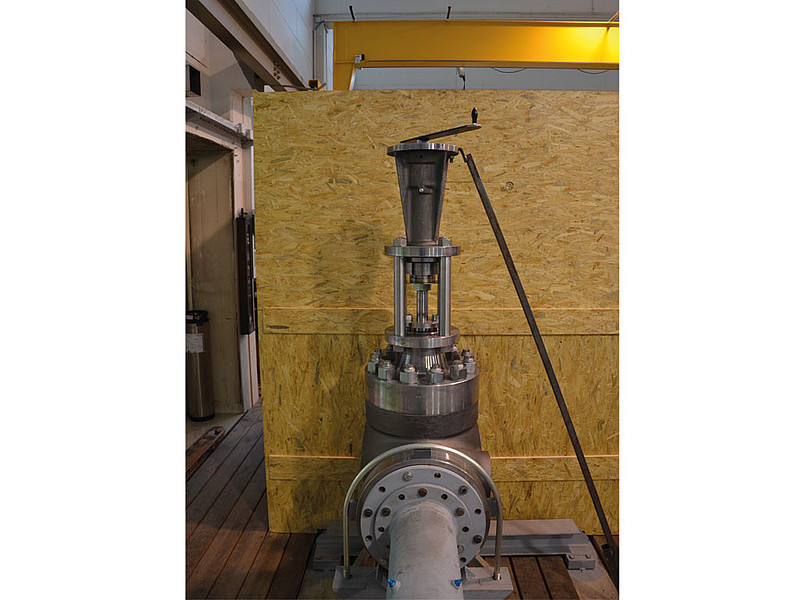

Alle Bilder: Diverse Regelventile am Prüfstand, teilweise mit schallgedämmter Einhausung für die Akustikmessung nach IEC 60534-8-2

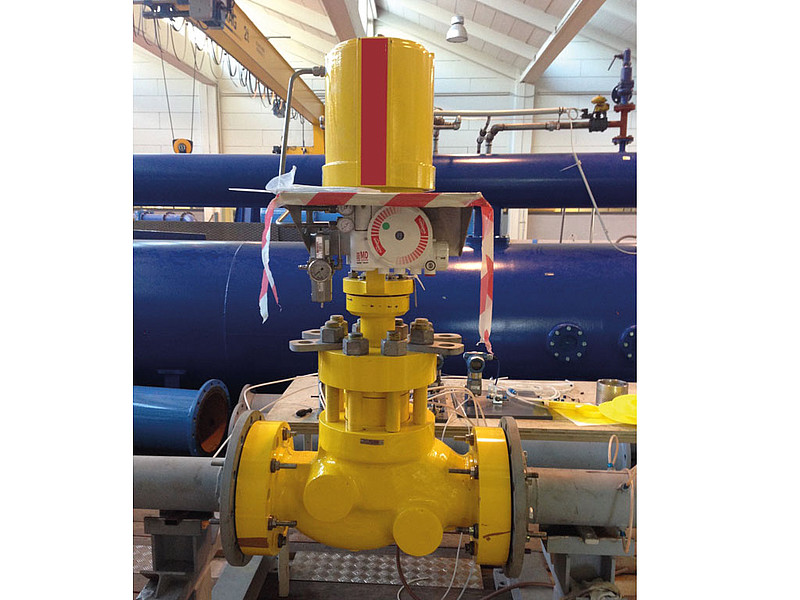

Alle Bilder: Diverse Regelventile am Prüfstand, teilweise mit schallgedämmter Einhausung für die Akustikmessung nach IEC 60534-8-2
Messung an Regelventil nach IEC 60534
Messung an Regelventil nach IEC60534

Messungen an Regelventilen

Je nach Anforderungen wird der Prüfstandsaufbau an die vom Kunden gewünschten Normen adaptiert.
