Ventilmessung

Das Institut wurde von einem Unternehmen beauftragt, die Druckverluste eines Ventils für verschiedene Durchflüsse bei variierenden Ventilstellungen zu untersuchen. Die Messung sollte für beide Durchströmungsrichtungen durch das Ventil durchgeführt werden. Weiters war die auftretende Leckage zu vermessen.

Während des Versuches wurden der Durchfluss, der Absolutdruck vor dem Ventil und der Differenzdruck über das Ventil aufgezeichnet. Über die Position einer „saugseitig“ montierten Drossel konnten die Verbraucherparabeln für verschiedene Ventilpositionen bestimmt werden.

Da die angeschlossenen Schläuche und die auftretenden Durchmessersprünge zu Verlusten führen, wurden diese ebenfalls separat ohne Ventil gemessen und in der Folge von den mit Ventil ermittelten Messwerten abgezogen.

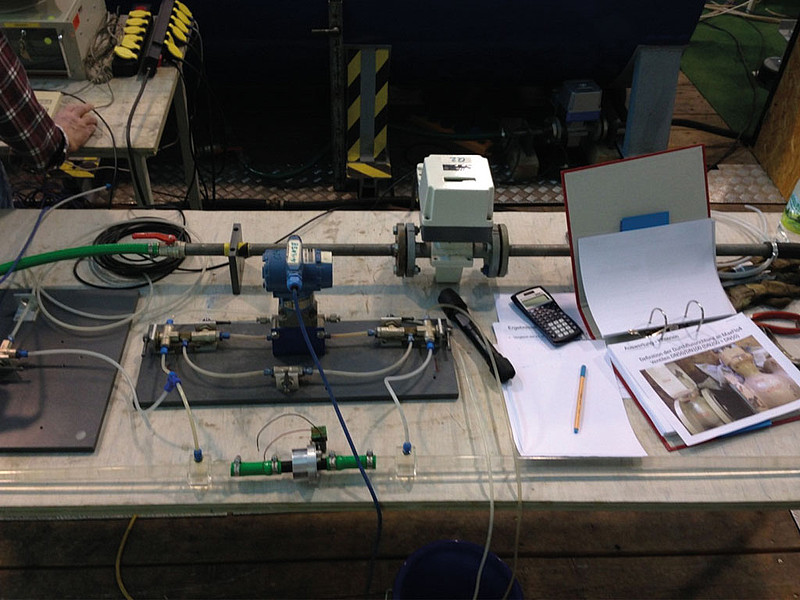

Messaufbau zur Ventilmessung
Messaufbau zur Ventilmessung



Vergleich der Berechnungen mit den Messungen

Aus den Messwerten konnten somit der Durchflusswert kv und der Verlustbeiwert ζ berechnet und mit den zuvor numerisch berechneten Kennwerten verglichen werden. Auf Grund der geringen Abweichungen zur Messung konnte gezeigt werden, dass die numerische Rechnung zuverlässige Werte liefert, wobei je nach Durchflussmenge eine Abweichung von bis zu 10 % feststellbar war.

Die Leckagemessung bei geringen Differenzdrücken ergab ein geringes Tropfen, wobei ab einem bestimmten Differenzdruck keinerlei Verlust mehr auftrat.

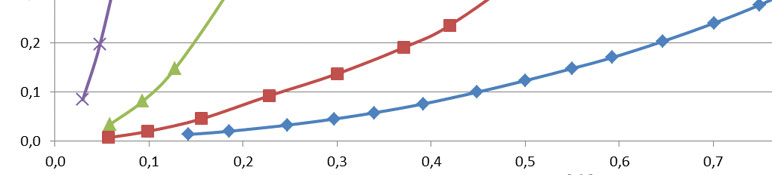

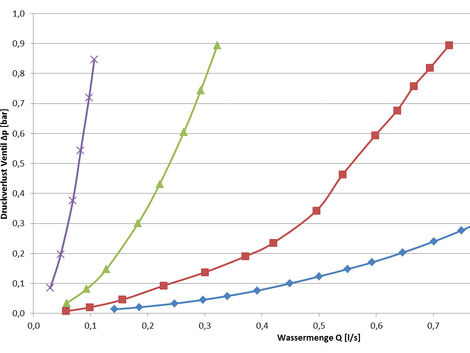

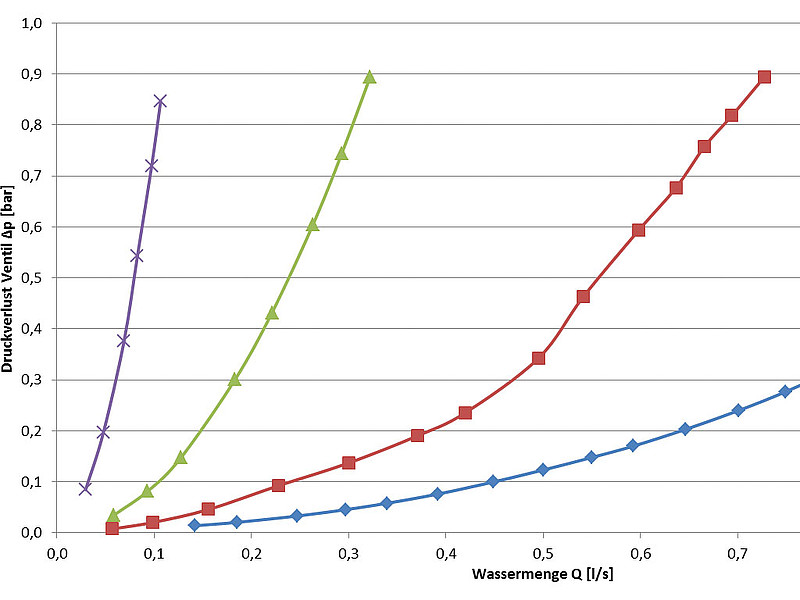

Ventilmessung: Ventilkennlinienfeld gegen die Durchströmrichtung
Ventilmessung: Ventilkennlinienfeld gegen die Durchströmrichtung

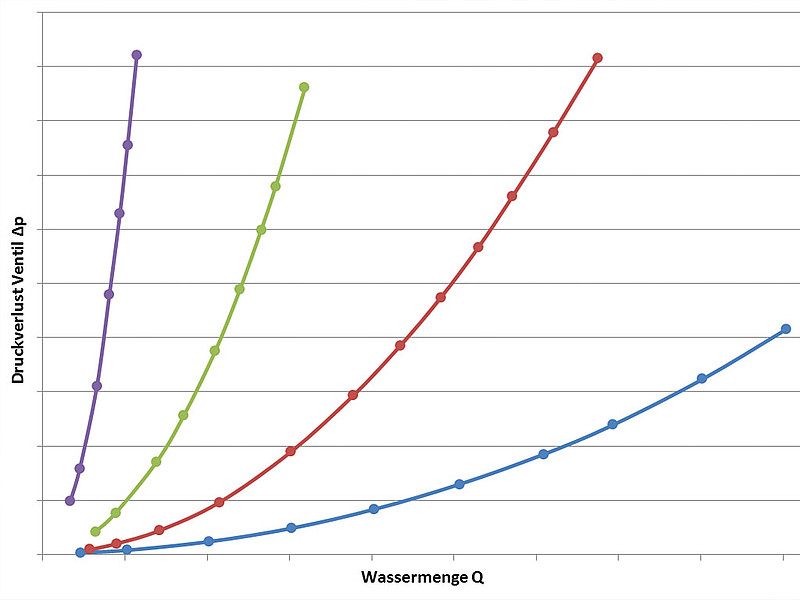

Ventilmessung: Ventilkennlinienfeld in der Durchströmrichtung
Ventilmessung: Ventilkennlinienfeld in der Durchströmrichtung
